Шумоглушник
Розділ: Шумоглушники
Шумоглушник і трубчасті круглого перерізу
Шумоглушники трубчасті прямокутного перерізу ГТП
Пластинчастий шумоглушник ГП
Шумоглушники трубчасті круглого перерізу
Робота елементів системи вентиляції часто супроводжується досить сильним шимом, який створюється вентилятором, решітками або зол. Системи повітряводів здатна передавати його на більший відсоток, створюючи для людей, що працюють у приміщенні, небезпеки.
Важливо! Чим потужніша вентилятори, тим вище рівень шуму. В даний час діють певні санітарно-гігієнічні норми, вимоги до наявності і рівня шима від кондиціонування або вентиляції. У зв’язку з цим необхідна установка – шумоглушителя.
Пристрій та принцип дії
Шумоглушителі оживляють зміну пам’ятників переміщується повітряного потоку, при якому видобувний рівень шиму в значній мірі. Це приходить при проходженні потоку через камери з великою площею поверхні, покритою матеріалом, що поглинає звичні хвилі. Зовнішньо пристрій виглядає як звичайний відбиток повітря, встановлений в розрив каналу.
Виберіть два типи конструкції шумошукачів:
-Пластинчаті прямокутного перерізу
-Трубчасті прямокутного та круглого перерізу
Пластинчаті шyмoглушителі
Пластинчаті мають внутрі кілька пільгово орієнтованих пластин із звикопоглинаючого матеріалу. При проходженні потоку повітря через них звичні хвилі попадають у своєрідну пастка і гасять шум.
Трибчасті шумоглушителі

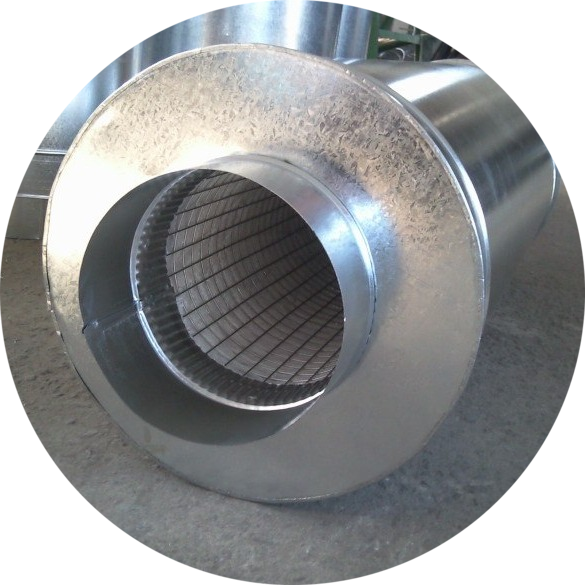

Трубчасті конструкції складаються з внутрішньої і внутрішньої труби, що має численну профорацію. Між ними встановлений звукопоглинаючий матеріал, який уловлює і поглинає звичні хвилі. Лікування трубчастих шумослухачів враховується по діаметрі або периметру внутрішньої труби.

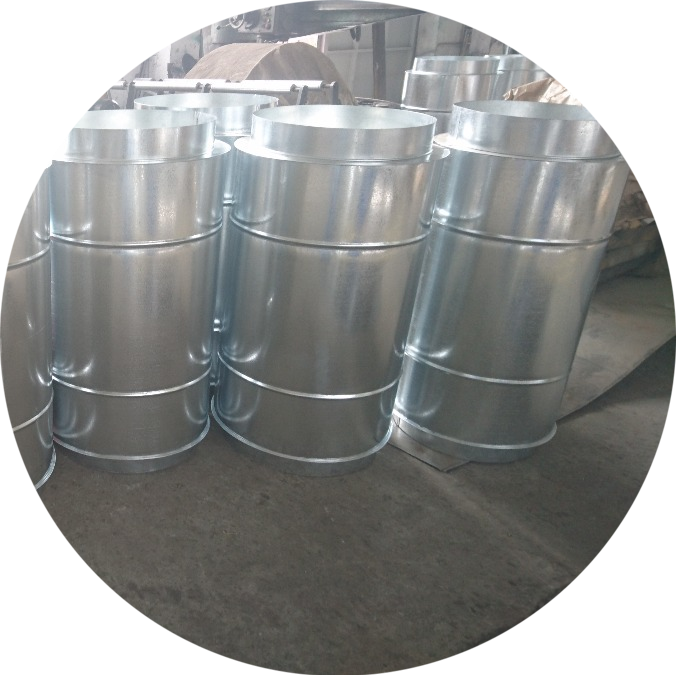

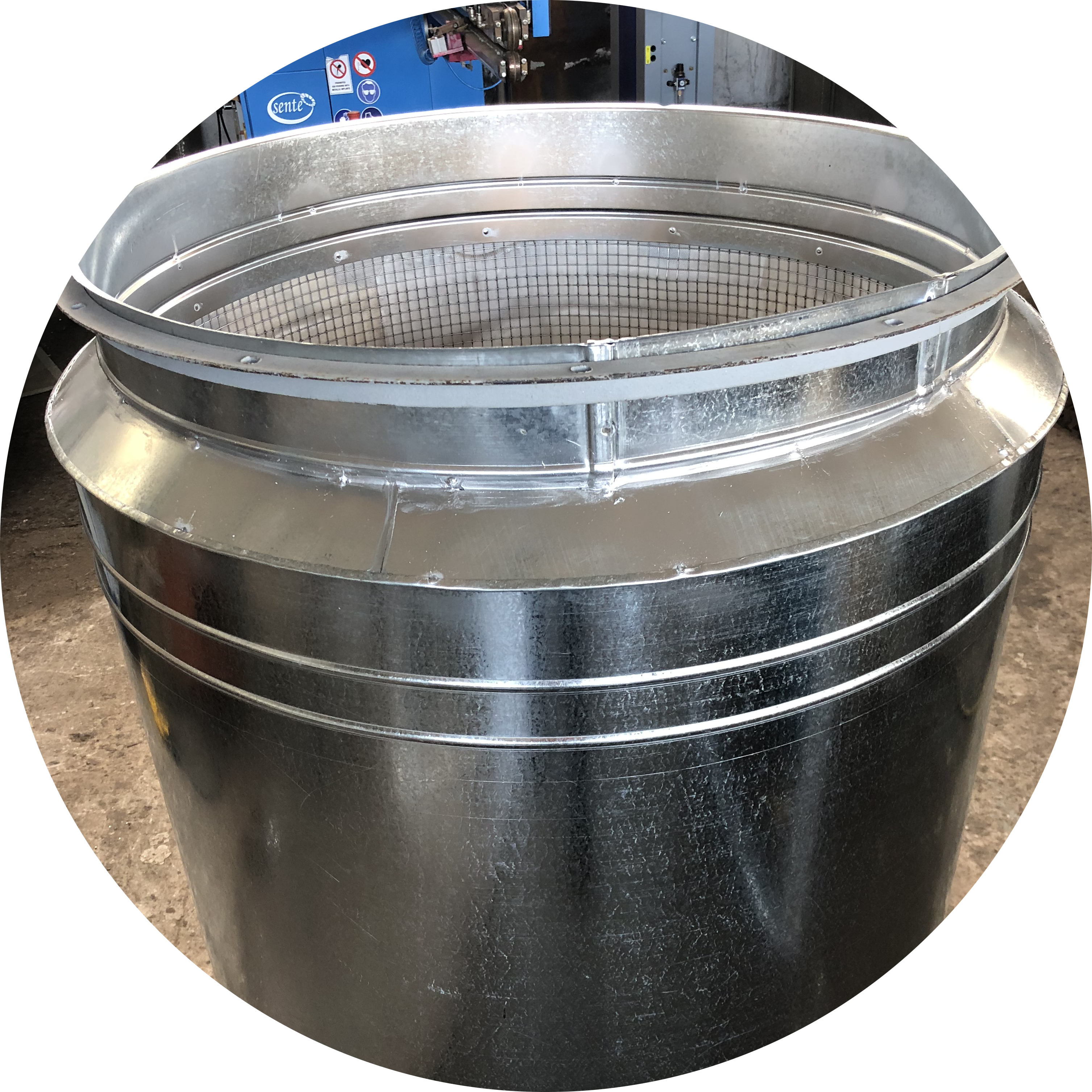

Шумоглушники трубчасті круглого перетину
Призначені для зниження аеродинамічного шуму, створюваного вентиляторами, дроселями, діафрагмами тощо, що поширюється по повітроводах систем вентиляції, аспірації та кондиціонування повітря.
Марка, тип | Діаметр d, mm | Діаметр D, mm | Довжина L, mm |
Шумоглушник 100 | 100 | 200 | 1000 |
Шумоглушник 125 | 125 | 225 | 1000 |
Шумоглушник 140 | 140 | 240 | 1000 |
Шумоглушник 160 | 160 | 260 | 1000 |
Шумоглушник 180 | 180 | 280 | 1000 |
Шумоглушник 200 | 200 | 300 | 1000 |
Шумоглушник 225 | 225 | 325 | 1000 |
Шумоглушник 250 | 250 | 350 | 1000 |
Шумоглушник 315 | 315 | 415 | 1000 |
Шумоглушник 355 | 355 | 455 | 1000 |
Шумоглушник 400 | 400 | 500 | 1000 |
Шумоглушник 450 | 450 | 550 | 1000 |
Шумоглушник 500 | 500 | 600 | 1000 |
Шумоглушник 560 | 560 | 660 | 1000 |
Шумоглушник 630 | 630 | 730 | 1000 |
Шумоглушник 100 | 100 | 200 | 500 |
Шумоглушник 125 | 125 | 225 | 500 |
Шумоглушник 140 | 140 | 240 | 500 |
Шумоглушник 160 | 160 | 260 | 500 |
Шумоглушник 180 | 180 | 280 | 500 |
Шумоглушник 200 | 200 | 300 | 500 |
Шумоглушник 225 | 225 | 325 | 500 |
Шумоглушник 250 | 250 | 350 | 500 |
Шумоглушник 315 | 315 | 415 | 500 |
Шумоглушник 355 | 355 | 455 | 500 |
Шумоглушник 400 | 400 | 500 | 500 |
Шумоглушник 450 | 450 | 550 | 500 |
Шумоглушник 500 | 500 | 600 | 500 |
Шумоглушник 560 | 560 | 660 | 500 |
Шумоглушник 630 | 630 | 730 | 500 |

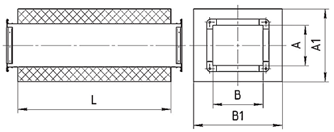

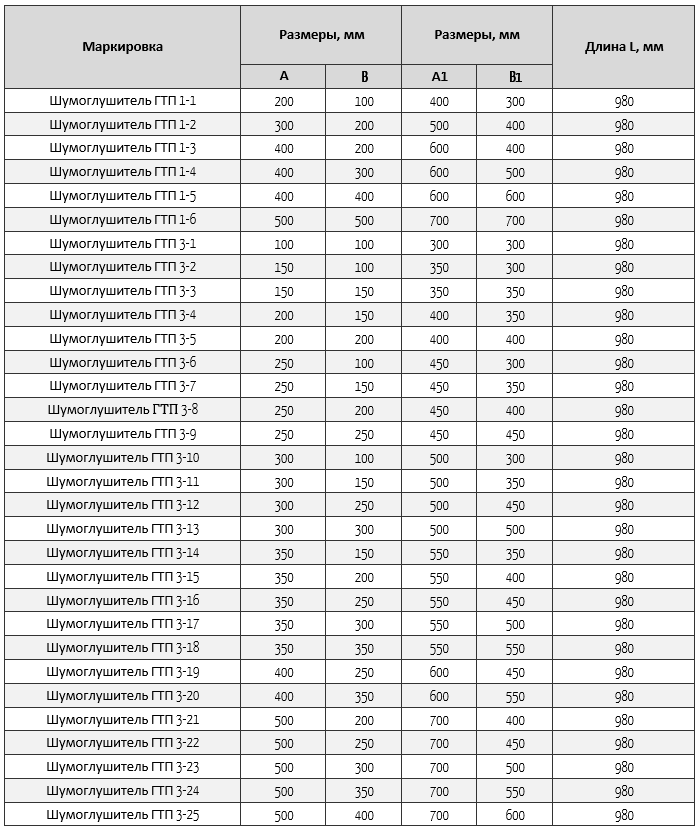

Шумоглушники трубчасті прямокутного перерізу тип ГТП
¦трубчасті шумоглушники ГТП проводяться 5 типорозмірів, класифікованих за розміром поперечного перерізу повітропроводу. Довжина шумоглушників гтп 500 мм та 1000 мм (довжина активної частини шумоглушників – 380 та 880 мм відповідно). Канальні шумоглушники ГТП виготовляються із товщиною ізоляції 100мм. Виготовляються із оцинкованої сталі. Шумоглушники ГТП поставляються на фланцевому з’єднанні (фланець із профілю S20, S30 або з кутової сталі). Як звукопоглинаючий матеріал застосовується супертонке скляне волокно або мінеральна вата.
Призначення шумоглушника ГТП
Шумоглушники трубчасті ГТП призначені для зниження аеродинамічного шуму, створюваного вентиляторами, кондиціонерами, опалювальними агрегатами, повітророздавальними пристроями, а також шуму, що виникає в елементах вентиляційної мережі і поширюється по повітроводах.
Умови експлуатації
Призначені для транспортування повітря та хімічно неагресивних середовищ з температурою до 80 С та відносною вологістю до 60%.
Глушники шуму виготовляються для експлуатації в кліматичному виконанні У категорії розміщення 3 за ГОСТ 15150-69.
Трубчасті шумоглушники ГТП використовуються у складі систем вентиляції. Їхнє застосування є найефективнішим способом звести рівень шуму від функціонування систем вентиляції до мінімуму.
Канальні шумоглушники ГТП можуть використовуватися для зниження рівня аеродинамічного шуму, що створюється в результаті роботи вентиляторів, діафрагм, кондиціонерів, дроселів та іншого обладнання, що регулює повітряні потоки як у складі припливних, так і витяжних систем вентиляції.
Матеріали виконання
Шумоглушник: оцинкована сталь
Звукопоглинаючий матеріал: вата та супертонке волокно (СТВ); товщина шару – 95 -150 мм Захисне покриття: перфорований оцинкований сталевий лист товщиною 0,7 мм (діаметр отворів – 12 мм, крок – 20 мм) обтягнутий склотканини ЕЗ або товщиною 0,55 мм (діаметр отворів – 3 мм, крок – 5 мм) без тканини.
Пластинчастий шумоглушник ГП
Шумоглушники пластинчасті ДП виготовляються 13 типорозмірів, класифікованих за розміром поперечного перерізу повітропроводу;
Довжина глушників 1000 мм та 1500 мм;
Шумоглушник пластинчастий ДП являє собою збірну секцію, що складається з металевого кожуха з розміщеними всередині нього пластинами шумоглушення, зафіксованими за допомогою напрямних;
Для зменшення гідравлічного опору на вході в глушник встановлюються обтічники (замовляються окремо та кріпляться до пластин на монтажі);
Кожух глушника, звукопоглинаючі пластини та обтічники виготовляються з оцинкованої сталі;
Шумоглушники ДП поставляються на фланцевому з’єднанні (фланець із профілю S20, S30 або з кутової сталі);
Призначення
Шумоглушителі ДП призначені для зниження аеродинамічного шуму, що створюється вентиляторами, кондиціонерами, опалювальними агрегатами, повітророзвідними пристроями, а також шуму, що виникає в елементах вентиляційної мережі і поширюється по повітроводах.
Умови експлуатації
Призначені для транспортування повітря та хімічно неагресивних середовищ з температурою до 800 С та відносною вологістю до 60%. Глушники шуму виготовляються для експлуатації в кліматичному виконанні, категорії розміщення 3 за ГОСТ 15150-69. Пластинчасті шумоглушники серії ДП призначені для забезпечення найбільш якісної звукоізоляції у системах вентиляцій житлових, громадських та виробничих приміщень.
Конструкція пластинчастих шумоглушників є досить надійною та міцною, завдяки чому самі пристрої мають тривалий термін експлуатації. Монтаж пластинчастих шумоглушників серії ДП не є складністю і разом з цим є одним з найбільш ефективних заходів щодо зниження рівня шуму, що утворюється в результаті вентиляторів, кондиціонерів та іншого обладнання, що використовується у складі систем вентиляції.
Проблема мінімізації рівня шуму є актуальною практично у всіх випадках і застосування пластинчастих шумоглушників ГП є одним із найефективніших методів її вирішення. Збірна конструкція пластинчастих шумоглушників серії ГП, а також широкий вибір модифікацій з різними габаритними розмірами дозволяють використовувати таке обладнання у складі практично будь-яких систем вентиляції.
Конструкція
Глушник: являє собою збірну секцію, що складається з металевого кожуха довжиною 1000 або 1500 мм з розміщеними всередині пластинами, за фіксованими за допомогою напрямних. Така секція збирається та в зібраному вигляді доставляється на місце монтажу. З таких секцій набирається глушник потрібної довжини.
Пластини: складається з корпусу, який виконується із сталевого оцинкованого листа. Перфоровані листи, що з’єднуються з корпусом на фальці. Перфоровані листи виготовляються із двома видами перфорації: діаметр отворів 3 мм, крок 5 мм та діаметр 12 мм, крок 20 мм. Перфоровані листи з отворами 3 мм та кроком 5 мм склотканиною не обтягуються.
Найчастіше у вентиляційних системах застосовуються пластинчасті глушники для схеми з товщиною пластин шумоглушення 200 мм та відстанню між ними 200 мм. Для інших схем пластинчасті глушники розробляються індивідуально.
Марка, тип | Ширина B, mm | Висота Н, мм | Довжина L, mm |
Шумоглушник ГП 1-1 | 800 | 500 | 1000 |
Шумоглушник ГП 1-2 | 1200 | 500 | 1000 |
Шумоглушник ГП 1-3 | 1600 | 500 | 1000 |
Шумоглушник ГП 2-1 | 800 | 1000 | 1000 |
Шумоглушник ГП 2-2 | 1200 | 1000 | 1000 |
Шумоглушник ГП 2-3 | 1600 | 1000 | 1000 |
Шумоглушник ГП 2-4 | 2000 | 1000 | 1000 |
Шумоглушник ГП 3-1 | 800 | 1500 | 1000 |
Шумоглушник ГП 3-2 | 1200 | 1500 | 1000 |
Шумоглушник ГП 3-3 | 1600 | 1500 | 1000 |
Шумоглушник ГП 4-1 | 800 | 2000 | 1000 |
Шумоглушник ГП 4-2 | 1200 | 2000 | 1000 |
Шумоглушник ГП 4-3 | 1600 | 2000 | 1000 |
Шумоглушник ГП 5-1 | 800 | 500 | 1500 |
Шумоглушник ГП 5-2 | 1200 | 500 | 1500 |
Шумоглушник ГП 5-3 | 1600 | 500 | 1500 |
Шумоглушник ГП 6-1 | 800 | 1000 | 1500 |
Шумоглушник ГП 6-2 | 1200 | 1000 | 1500 |
Шумоглушник ГП 6-3 | 1600 | 1000 | 1500 |
Шумоглушник ГП 6-4 | 2000 | 1000 | 1500 |
Шумоглушник ГП 7-1 | 800 | 1500 | 1500 |
Шумоглушник ГП 7-2 | 1200 | 1500 | 1500 |
Шумоглушник ГП 7-3 | 1600 | 1500 | 1500 |
Шумоглушник ГП 8-1 | 800 | 2000 | 1500 |
Шумоглушник ГП 8-2 | 1200 | 2000 | 1500 |
Шумоглушник ГП 8-3 | 1600 | 2000 | 1500 |
