ЦИКЛОН 4БЦШ

Батарейні установки типів 4БЦШ призначені для уловлювання середньодисперсного пилу в системах пневмотранспорту та аспіраційних установках. Застосовуються на заводах із переробки зерна, на підприємствах харчової промисловості та сільського господарства.

Принцип дії:

Запилене повітря через вхідний патрубок надходить у циклони і отримує обертальний гвинтоподібний рух. Частинки пилу під дією відцентрової сили притискаються до стінок циклонів, втрачають швидкість і скочуються вниз у збірний конус. За допомогою агрегату шлюзових затворів зібраний пил виводиться в пилопровід, а очищене повітря через вихлопні труби циклонів і збірну коробку виводиться з циклонів вгору або вбік у повітропровід очищеного повітря.
Типорозмір та позначення установки батарейної визначаються діаметром циклонів, що входять до неї.

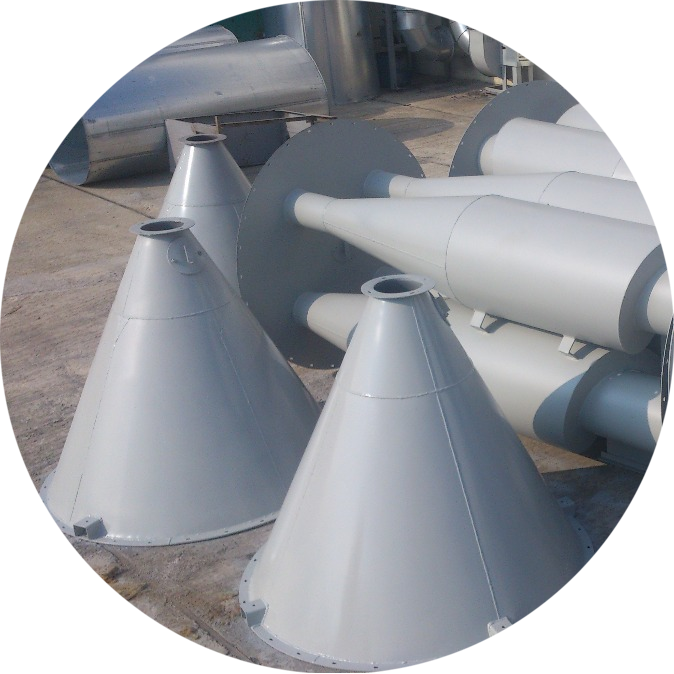

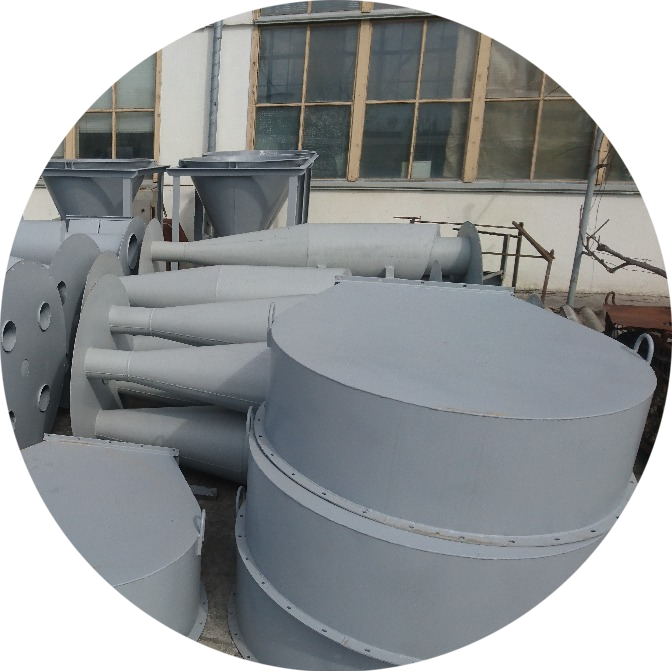

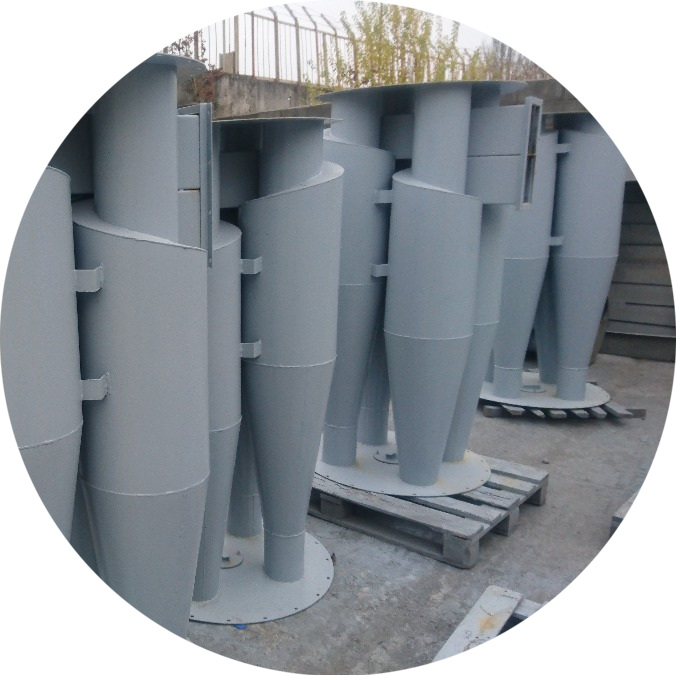

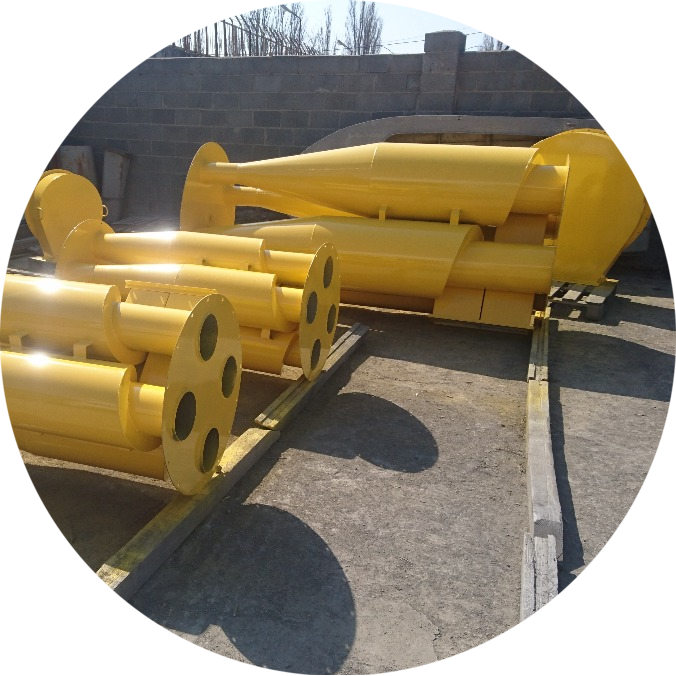

Батарейні установки складаються із збірної коробки, чотирьох циклонів правого та лівого виконання, загального бункера.

Шлюзовий затвор поставляються на окреме замовлення.

  • Рекомендована швидкість входу запиленого повітря :

                   —  для зернового пилу  —  13 — 16 м/сек

                    — для борошняного пилу — 16 — 18 м/сек

  • Ефективність очищення великого зернового пилу – 95 – 98%
  • Опір циклону – до 800 Па. при швидкості входу 18 м/сек.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЦИКЛОНІВ 4БЦШ

НайменуванняПродуктивність повітрям м3/годD, ммН, ммвх, ммВихід, а х уМаса, кг
Циклон 4БЦШ-2001060-13252002280195330х120120
Циклон 4БЦШ-2251325-16802252450215360х140140
Циклон 4БЦШ-2501650-20902502620245390х160160
Циклон 4БЦШ-2752050-25302752790255420х180182
Циклон 4БЦШ-3002400-30203002960285450х200206
Циклон 4БЦШ-3252850-35603253140300485х225232
Циклон 4БЦШ-3503250-41303503320320520х250260
Циклон 4БЦШ-3753750-47503753500350570х275290
Циклон 4БЦШ-4004250-53004003670380620х300320
Циклон 4БЦШ-4254750-60004253835400645х310350
Циклон 4БЦШ-4505400-67404504000420670х320382
Циклон 4БЦШ-4756060-75204754170460705х335416
Циклон 4БЦШ-5006700-83505004350480740х350452
Циклон 4БЦШ-5257350-92205254510490775х365491
Циклон 4БЦШ-5508100-101405504680520810х380531
