ШИБЕР, ДРОСЕЛЬ-КЛАПАН

Опис вентиляційних шиберів

Конструктивно шибер являє собою металеву кишеню, всередині якої поступово переміщається прокатаний під розмір лист, що перекриває приєднувальний розмір. При великих розмірах шибера лист переміщається по напрямних куточках, при малих розмірах – всередині кишені. Розміри регулюючого шиберу залежать від розміру повітропроводу. Він може бути як круглого, так і прямокутного перерізу.

Шибери вентиляційні використовуються для відсікання гілки повітроводів від загальної системи. Працюють зазвичай у режимах «відкрито/закрито». При неповному відкритті та великому розмірі будуть створювати додатковий шум. При використанні в системах аспірації виготовляється під кутом 45 градусів до магістралі, що перекривається.

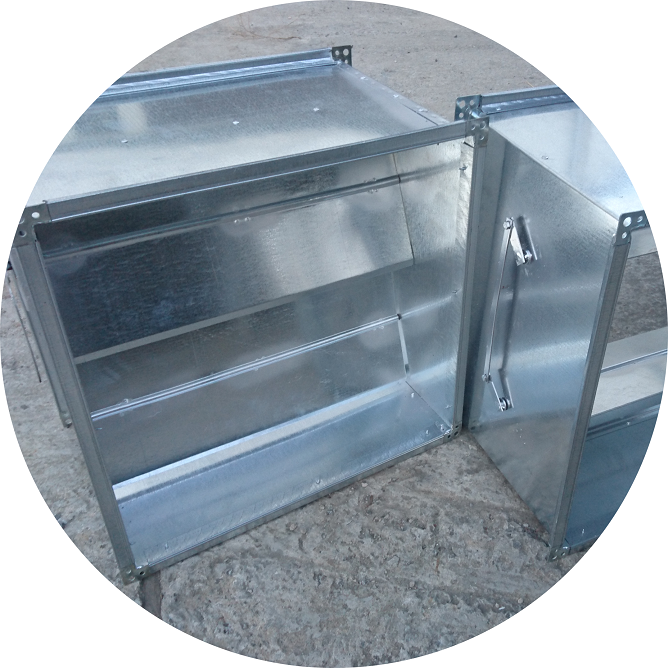

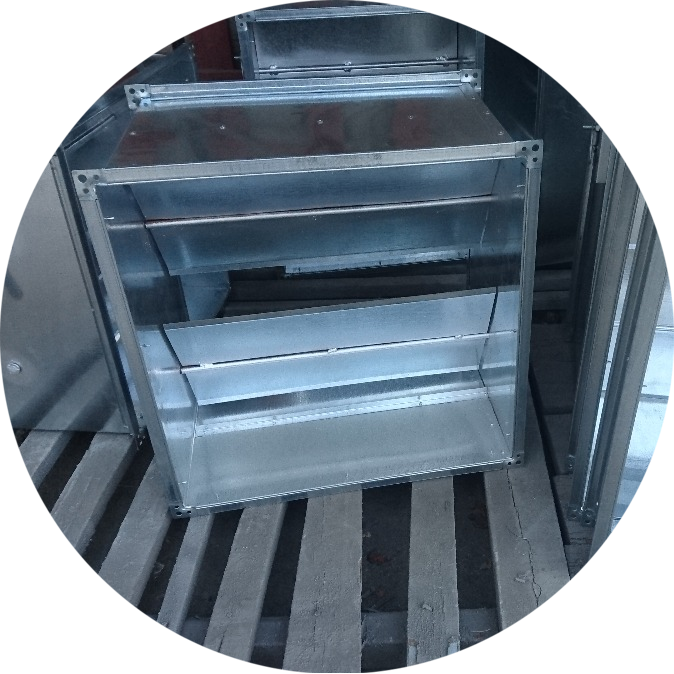

Шибер вентиляційний прямокутного перерізу являє собою металеву кишеню, встановлені на нього врізання прямокутного перерізу відповідні перерізу каналу, в який встановлюється шибер, встановлені на врізання фланці з шини і самого шиберного листа.

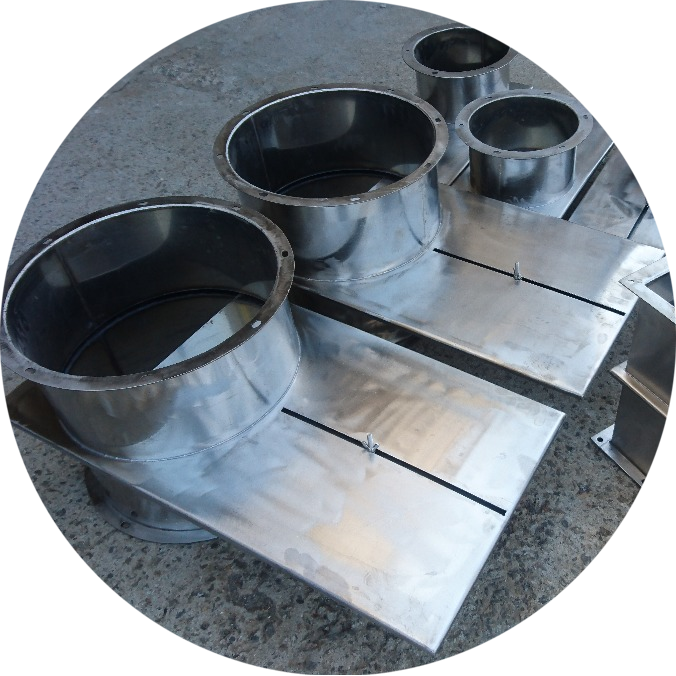

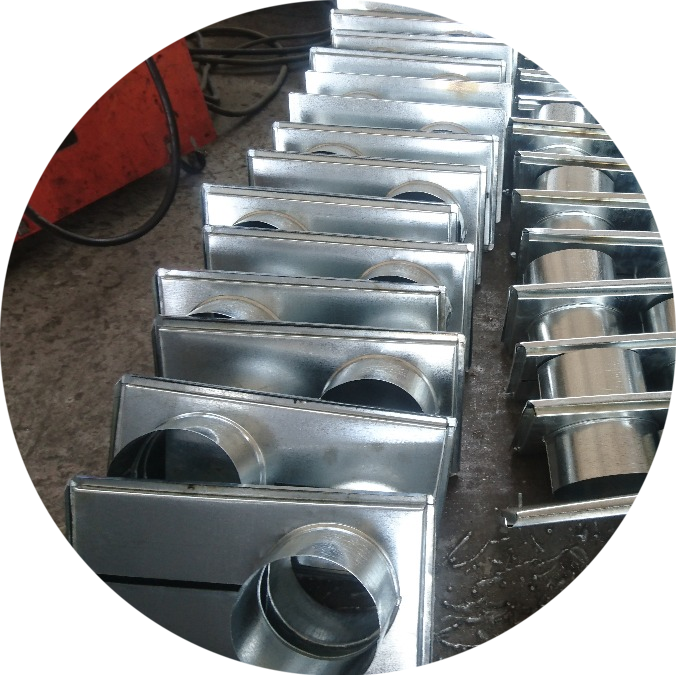

Шибер вентиляційний круглого перерізу являє собою металеву кишеню, встановлені на нього врізки круглого перерізу відповідні перерізу каналу, в який встановлюється шибер і самого шиберного листа.

Шибери вентиляційні випускаються у двох модифікаціях, що відрізняються за типом з’єднання з повітроводом:

  • шибер на ніпельному з’єднанні
  • шибер на фланцевому з’єднанні

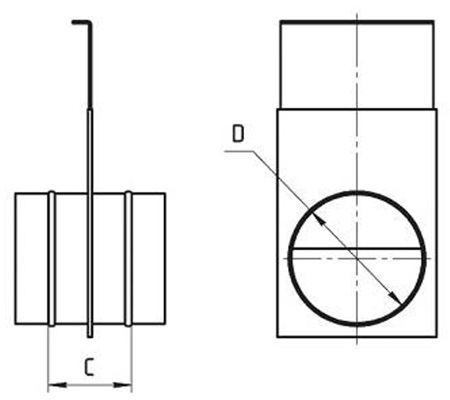

Габаритні розміри круглих вентиляційних шиберів



Діаметр D, мммонтажний розмір C, ммТовщина металу t, ммМаса шибера, кг
1001000,50,4
1250,58
1400,71
1600,89
1801,1
2001,32
2251,63
2501,97
2802,43
3153,01
3553,76
4001500,76,25
4507,78
5009,46
56011,69
63014,60
71018,30
80022,99
9002000,943,15
100053,63
