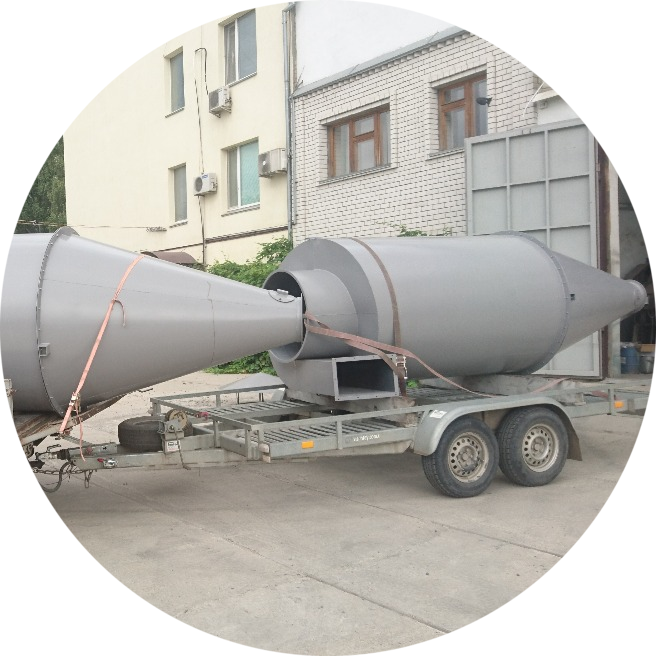

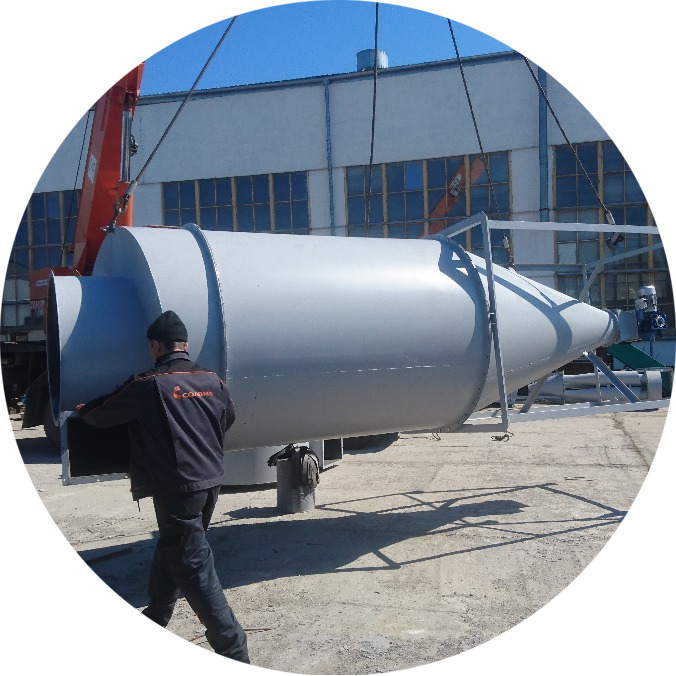

Циклон цол

Циклони ЦОЛ призначені для очищення запиленого повітря, що надходить з аспіраційних та пневматичних мереж.
Центробіжні пиловиділювачі ЦОЛ ловлять великий пил (пил з розміром частинок більше 126 µ): тирса, бур’яни, зерновий пил та інші домішки.

Пристрій та принцип роботи.

Циклони складаються з циліндра, конуса, вихлопної труби, ковпака, регулятора. Циліндр – основна робоча частина циклону. Запилене повітря через вхідний патрубок надходить у верхню частину циліндра і отримує гвинтоподібний рух циліндричною частиною циклону. Під дією відцентрової сили частинки пилу притискаються до стінки циліндра і скочуються донизу, в конус циклону. Зібраний в конусі пил виводиться з циклону через пиловивідний отвір, очищене повітря – через вихлопну трубу. Ковпак встановлюється на фланці вихлопної труби та захищає циклон від атмосферних опадів.Замість ковпака на фланці вихлопної труби може бути встановлений равлик, що змінює напрямок потоку очищеного повітря.

Особливістю конструкції циклонів ЦОЛ є наявність протипідсмоктування конусного пристрою, що служить для регулювання величини тиску у вхідному патрубку циклону, що працює на нагнітання. У конусі є люк для забезпечення можливості регулювання положення дроселя і, як наслідок, якості очищення повітря, що викидається в атмосферу від пилу.

   Пиловідділювачі ЦОЛ  виготовляються правого або лівого виконання.

Технічна характеристика:

Швидкість входу повітря 16…18%
Коефіцієнт очищення 70…98%

Циклон ЦОЛ |



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЦИКЛОНІВ ЦОЛ

Тип циклонуПродуктивність повітрям м3/годДіаметр, ммВисота, ммМаса, кг
Циклон ЦОЛ-11000453150347
Циклон ЦОЛ-1,51500560183865
Циклон ЦОЛ-330007882653125
Циклон ЦОЛ-4,545009693260175
Циклон ЦОЛ-6600011053733274
Циклон ЦОЛ-9900013674529400
Циклон ЦОЛ-121200015805266598
Циклон ЦОЛ-181800019326341840

Циклони виготовляються із сталі: Ст. 3, 1,5 мм – ЦОЛ-1 – ЦОЛ-6, 2 мм – ЦОЛ-9 – ЦОЛ-18
