Дросель

Дросель

Серія 1494-39

ЗАГАЛЬНІ ВІДОМОСТІ

Дросель-клапани призначені для регулювання повітря, що проходить по повітроводах, і складаються з патрубка, сектора управління та полотна. Виготовляються із тонколистової сталі. Передбачено два виконання приєднання клапанів ДК до повітроводів: фланцеве та бандажне. Конструкція клапана забезпечує можливість повороту на 90о від повного відкриття до закриття клапана. Полотно фіксується у потрібному положенні за допомогою гайки.

Дросель-клапани виготовляють у кліматичному виконанні У та УХЛ категорії розміщення 3 та 4 для експлуатації в мікрокліматичних районах з помірним та холодним кліматом за ГОСТ 15150. У цивільних будівлях дросель-клапани діаметром понад 500мм застосовувати не рекомендується

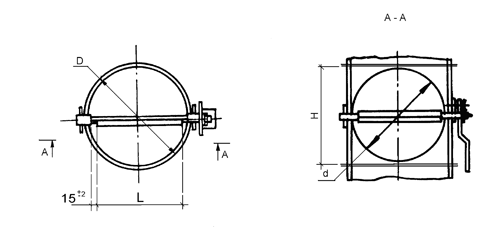

КРУГЛОГО ПЕРЕКЛА ДКСк

ПозначенняРозміри, ммМаса клапана з фланцем
DHdкг
ДКСк2003501933,6
-012252184,1
-022502434,5
-032802725,1
-043153075,8
-053553477,45
-064003928,5
-074504429,7
-0850049211
-0956055212,5
-1063065062220,5

25,1

-11710702
-1280079229,3

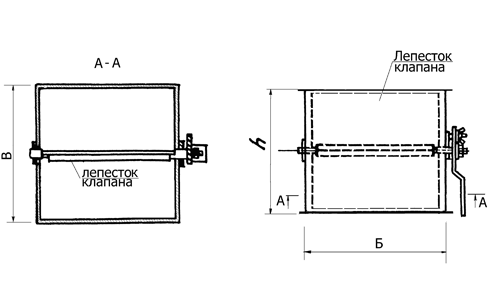

ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ ДКСП

ПозначенняРозміри клапана, ммРозміри пелюстки, ммМаса клапана, кг
ВБh
ДКСП200200200190х1900,86
-01250250240х2401,01
-02300300290х2901,15
-03400400390х3901,44
-04250250250240х2401,16
-05300300240х2901,33
-06400400390х3901,67
-07500500490х4902,01
-08300300300290х2901,51
-09400400390х3901,9
-10500500490х4902,3
-11600600590х5903,48
-12400400400390х3902,36
-13500500490х4902,88
-14600600590х5904,41
-15800800790х7907,21
-16500500500490х4903,46
-17600600590х5905,34
-18800800790х7908,76
-19600600600590х5906,27
-20800800790х79010,32
-21800790х79013,43
