Вузли проходу

ВУЗЛИ ПРОХОДУ

Вузли проходу серія 5.904-45

Вузли проходу призначені для встановлення в місцях проходу сталевих вентиляційних

шахт через покриття будівель різного призначення

Вузли проходу загального призначення встановлюються на залізобетонні склянки серії 1494-24, вип. 1 і кріпляться до них гайками, навернутими на заставні болти, що передбачені в склянках.

Вузли проходу вентиляційних шахт через покриття будівель виконуються такими виконаннями:

Передбачені вузли проходу у трьох виконаннях:

УП1 – без клапана та кільця для збору конденсату;

УП2 – з клапаном з ручним керуванням без кільця/з кільцем для збору конденсату;

УП3 – з клапаном з конструкцією кріплення під механічне керування без кільця/з кільцем для збору конденсату;

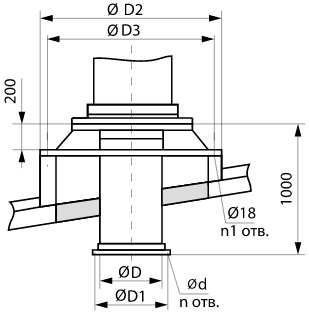

Габаритні та приєднувальні розміри

ПозначенняD, ммD1, ммD2, ммD3, ммd, ммnn1Маса, кг
УП1УП2УП3
УП-2002002305404727641920,822,2
УП-25025028054047276420,122,323,8
УП-31531538554047278822,426,629,8
УП-400400460840772710840,746,550,2
УП-450450480840772710841,247,952
УП-500500530840772710841,449,253,7
УП-630630660114010721012861,374,479,7
УП-710710740114010721012862,375,981,8
УП-80080083011401072101286,377,684,2
УП-100010001040134012721016878,983113,8
УП-125012501290159015221218896,1101,3143,3
