Фланець
Фланці круглі
Застосування
Круглі фланці можуть насаджуватись як на оцинковані вентиляційні вироби, так і на вироби із чорної сталі. Основна сфера застосування офланцюваних виробів: димовидалення, пневмотранспорт, аспірація, приєднання до вентиляторів з фланцевим з’єднанням.
Параметри фланців для круглих повітроводів
| Технічні характеристики круглих фланців | ||||
| Внутрішній діаметр D, мм | Отвори під болти | Маса m,кг | Матеріал | |
| Розмір, мм | Кількість,шт | |||
| 100 | 9х16 | 4 | 0,24 | листова сталь, 3мм |
| 125 | 9х16 | 4 | 0,28 | |
| 140 | 9х16 | 4 | 0,31 | |
| 160 | 9х16 | 6 | 0,34 | |
| 180 | 9х16 | 6 | 0,38 | |
| 200 | 9х16 | 6 | 0,55 | |
| 225 | 9х16 | 6 | 0,62 | |
| 250 | 9х16 | 6 | 0,68 | |
| 280 | 9х16 | 6 | 0,75 | |
| 315 | 9х16 | 6 | 0,84 | |
| 355 | 9х16 | 8 | 1,63 | угловая сталь, 25х25х3мм |
| 400 | 9х16 | 8 | 1,84 | |
| 450 | 9х16 | 8 | 2,06 | |
| 500 | 9х16 | 8 | 2,29 | |
| 560 | 9х16 | 10 | 2,64 | |
| 630 | 9х16 | 10 | 2,96 | |
| 710 | 9х16 | 12 | 3,32 | |
| 800 | 9х16 | 12 | 3,75 | угловая сталь 32х32х4мм |
| 900 | 9х16 | 16 | 5,51 | |
| 1000 | 9х16 | 16 | 6,11 | |
| 1120 | 9х16 | 18 | 7,74 | |
| 1250 | 9х16 | 18 | 8,62 | |
| 1400 | 9х16 | 22 | 9,64 | |
| Примітка: при необхідності кількість отворів біля круглого фланця можна зробити більше або менше. Також фланці можна зробити без отворів. | ||||
Виготовлення

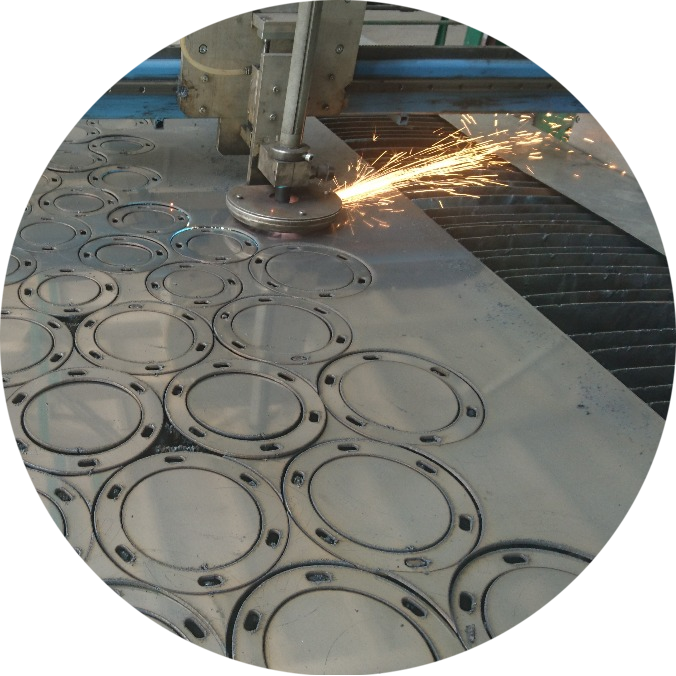

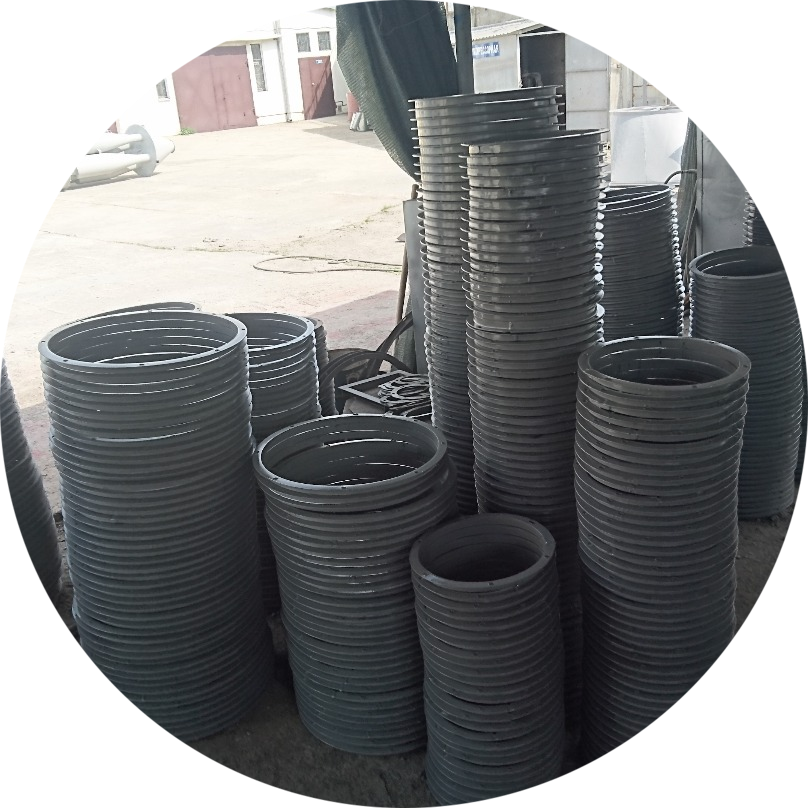

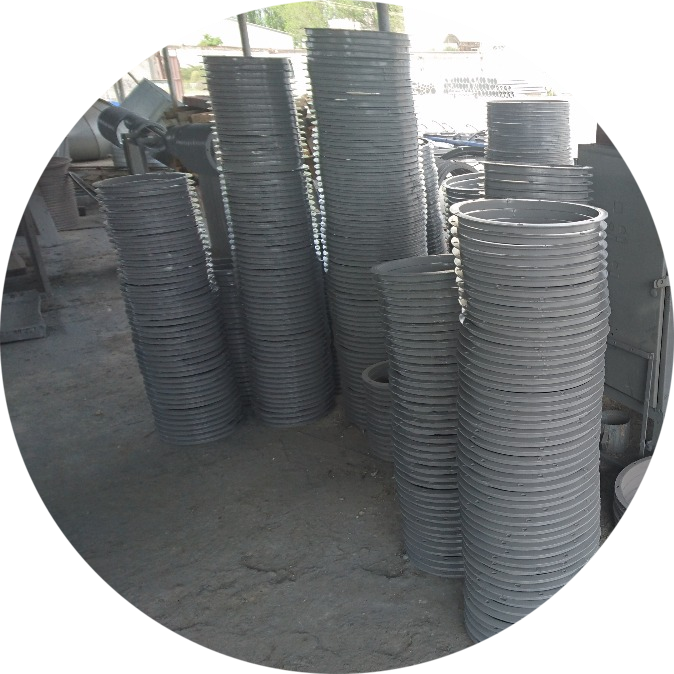

Фланці зі смуги виходять методом холодного прокочування смуги через валики верстата. Фланець може складатися з одного шматка смуги, або половин, або з декількох частин. Усі частини фланця надійно зварюються між собою. Фланці діаметром від 225 мм виготовляються у такий спосіб: куточок у холодному стані прокочується між роликами верстата. Далі кінці куточка скріплюються за допомогою зварювання.

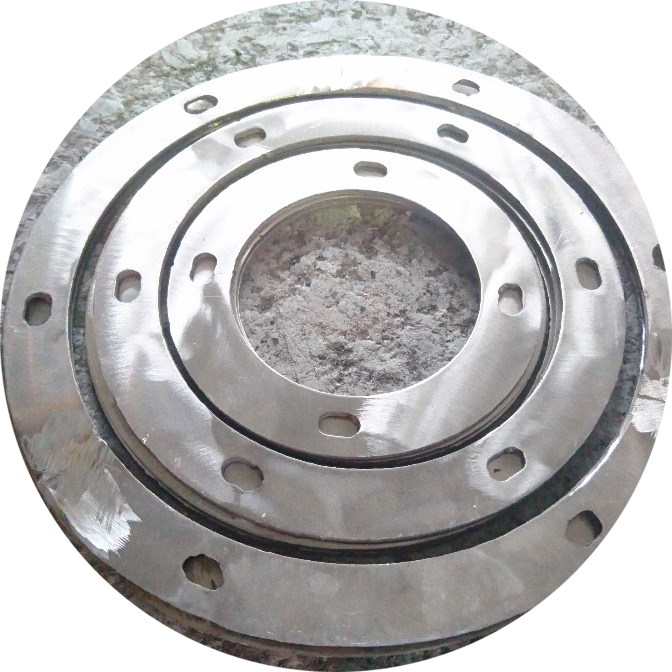

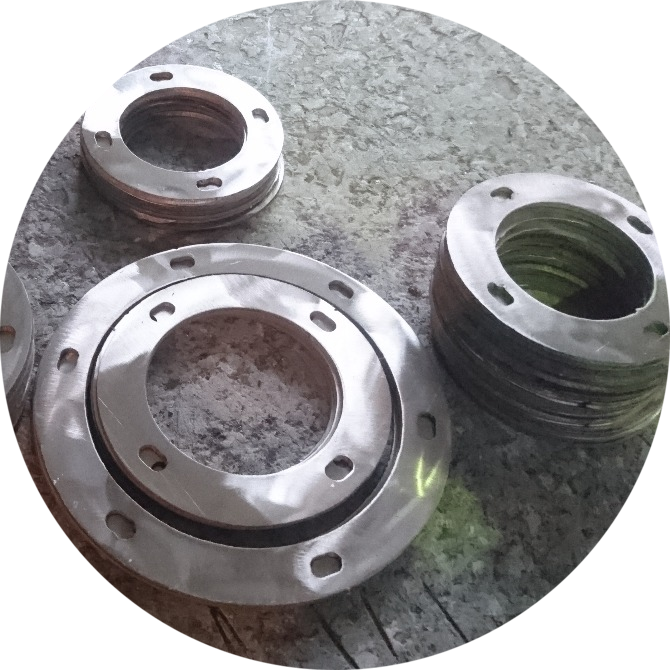

За допомогою пробивного верстата на фланці (по колу) робляться овальні отвори. Готовий фланець покривається ґрунтом.
Офланцювання
Процес прикріплення фланця до повітропроводу або фасонного виробу називається офланцюванням. Якість офланцованого виробу залежить від надійності з’єднання самого виробу та фланця. Для офланцювання круглої деталі, по її діаметру робиться зиг на відстані 15-20 мм від краю. Фланець одягається на виріб таким чином, щоб він уперся у зиг. Метал, що виходить зверху фланця, обстукують по колу, таким чином надійно притискаючи фланець.
Монтаж
Круглі офланцовані вироби з’єднують один з одним за допомогою болтового з’єднання. Фланці виробів поєднують таким чином, щоб отвори збігалися. Далі, болтом та гайкою фіксують з’єднання. Між фланцями рекомендується використовувати ущільнювач.
