ДЕФЛЕКТОР тип ЦАГІ серія 5.904.-51

Вентиляційний дефлектор ЦАГІ виконує кілька функцій: посилює витяжку у вентиляційній системі, запобігає зворотній тягі, та захищає систему вентиляції від попадання атмосферних опадів. Принцип роботи дефлектора заснований на законах фізики: повітря обдуває виріб зовні, при цьому всередині дефлектора тиск падає нижче за атмосферний. Повітряні маси прагнуть зону зниженого тиску, тобто. віддається тяга у системі вентиляції і повітря витягується назовні. Найчастіше дефлектор використовується у системах вентиляції з природним спонуканням.

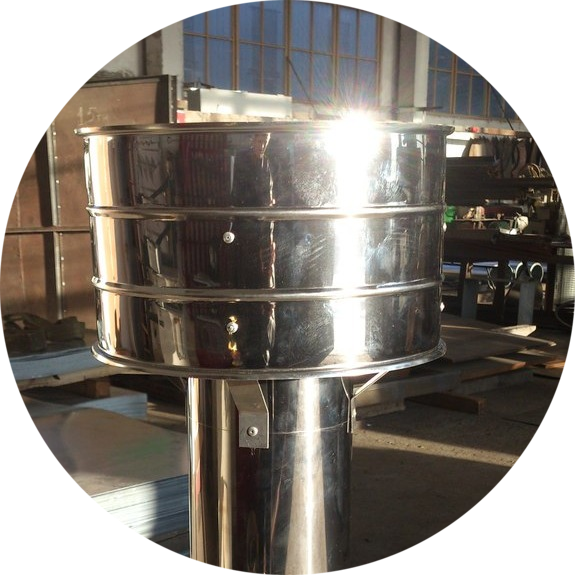

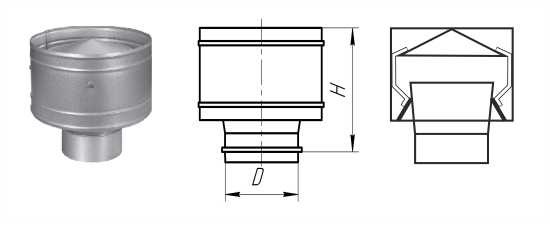

Дефлектор ЦАГІ складається з наступних частин:

1. Патрубок, який приєднується до повітропроводу або вузла проходу. Він є витяжною шахтою.
2. Дифузор – конус, що розширюється, що йде від патрубка до верху дефлектора
3. Зовнішній патрубок/обичайка
4. Ковпак, що захищає вентиляцію від потрапляння опадів
5. Лапки для кріплення ковпака

Виготовлення вентиляційного дефлектора

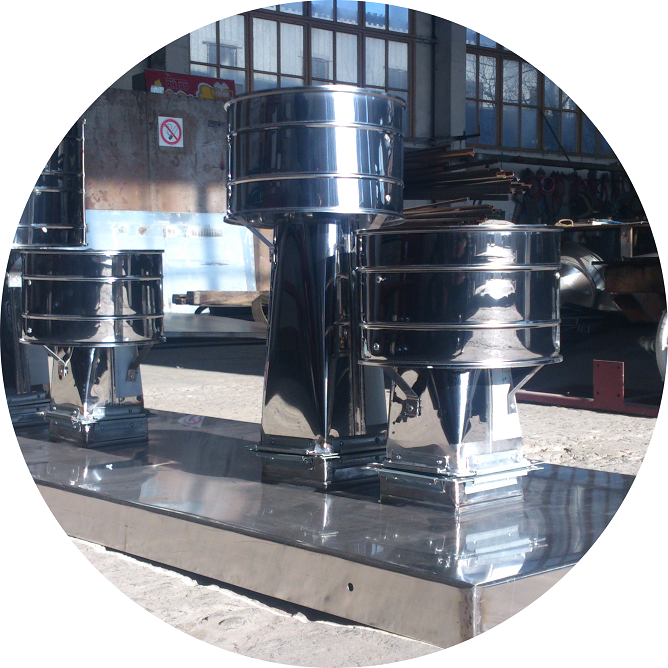

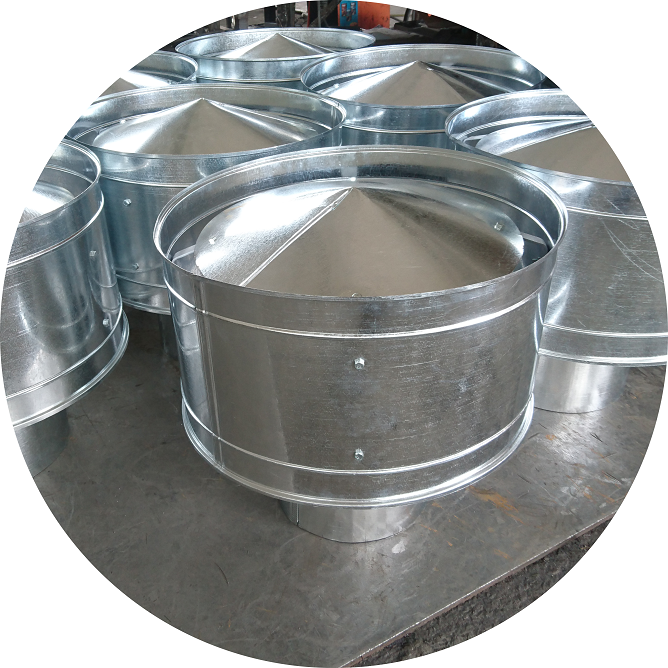

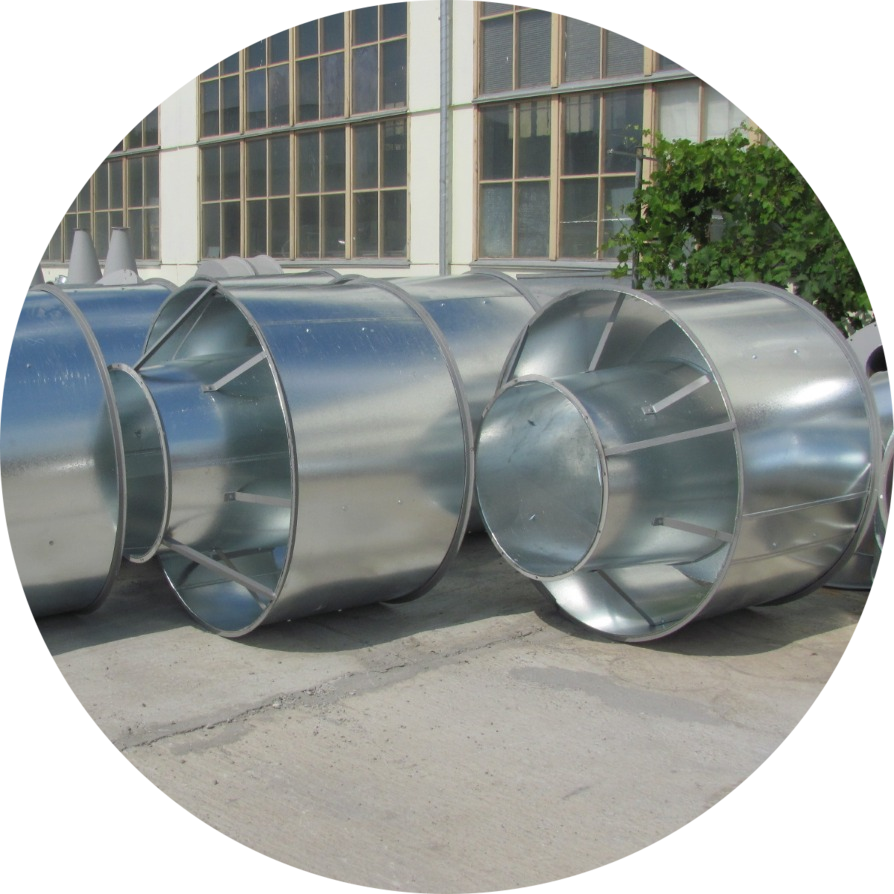

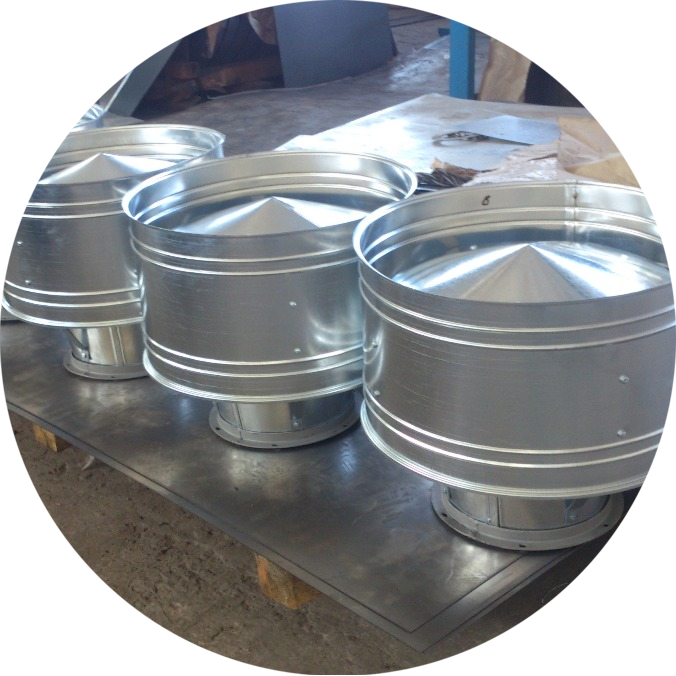

Виготовляється дефлектор із оцинкованої сталі. Дефлектор ЦАГІ має розрахункові розміри та форми, міняти які кардинальним чином не рекомендується. Наприклад, для кожного діаметра дефлектора вже розрахована висота та діаметр зовнішньої склянки, при яких пристрій має максимальну працездатність. Якщо змінити дані розміри для зручності монтажу, краси або інших причин, то дефлектор може перестати створювати необхідну тягу. Виготовляються дефлектори систем вентиляції серії 5.904-51.

Монтаж дефлектора на трубу

Монтуються вентиляційні дефлектори на даху приміщення. Монтаж виробу здійснюється безпосередньо на повітропровід або вузол проходу через покрівлю. При монтажі дефлектора на повітропровід слід враховувати кілька правил:

1. Дефлектор повинен встановлюватися таким чином, щоб він обдувався вітром за будь-яких його напрямків.
2. Як не можна монтувати в зонах аеродинамічних тіней, наприклад, від сусідньої будівлі
3. Для створення повітряної тяги дефлектор повинен монтуватися на висоті, що перевищує рівень даху на 1,5-2 метри.
4. Оцинкований дефлектор розрахований на витяжку неагресивних повітряних мас.
5. Встановлення засувки/шиберу у вентиляційному каналі перед дефлектором дозволить уникнути надмірної тяги за сильного вітру.

Замовлення дефлектора ЦАГІ для повітроводів

Для замовлення дефлектора необхідно вказати його розмір, тобто. діаметр труби, який він буде встановлюватися. Також слід вказати тип з’єднання: ніпельний або фланцевий.
